Машини за соголување и стегање(кримпање) Z+F
AM 04
Електропневматски управувана модуларна машина за кримпање и соголување на изолација се користи за ефикасно процесирање на лабаво изолирани Z + F терминали со пресеци од 4 до 6 mm² (AWG 12 - 10) и должина на стегање од 8 до 18 mm. Посебна карактеристика: Два дела во сите должини можат во исто време да се обработуваат. Со притискање на копчето ви овозможува да се движете помеѓу поставените пресеци.
Основни технички податоци
| опсег на кримпот: | 4 – 6 mm² (AWG 12 – 10) |
| Должина на кримпот: | 8 - 18 mm |
| должина на внесување: | 28 mm + CL |
| Време на циклусот приближно: | < 3,0 s |
| Напон: | 110-240V, 50/60 Hz |
| притисок на воздух: | 5,5 bar |
| Димензии(Шx Дx В): | 550 x 415 x 440 mm |
| Тежина: | ~ 40 kg |

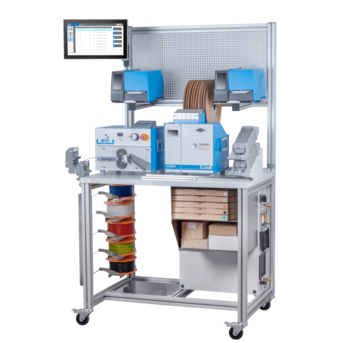

Wire Processing Center (WPC)
WPC е мобилен систем за обработка на разни жици за разводни ормани со пресеци помеѓу 0,5 mm² и 2,5 mm². Различните жици и нивните компоненти се наведени во системот CAE. WPC ги обработува жиците зачувани во списокот чекор по чекор. За секоја ставка од оваа листа, жицата се сече во должина со ножеви, се печатат потребните етикети, а точниот терминал се стега(кримпа) на жицата со помош на универзална машина за кримпање UNIC-GV. Работата на поединечните чекори се врши рачно, што му овозможува на операторот да ги постави и да ги поврзе жиците за во разводниот орман.
Системот нуди полуавтоматска обработка на жицата со интеграција:
- THM печатач за печатење на етикети
- Z+F UNICUT 8017 за сечење на жица по потребна должина
- Z+F UNIC GV за стегање(кримпање на терминали
- PC со софтвер кој го прати целиот процес во CAE системот

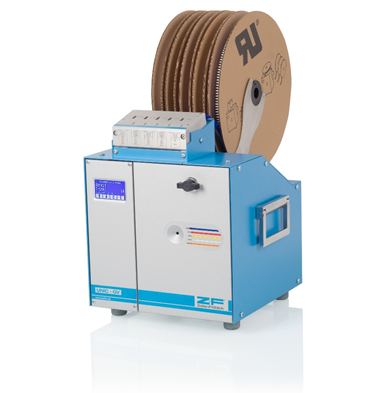

UNIC GV
UNIC-GV е електропневматска машина за одстранување на изолација и стегање која овозможува обработка на пет терминали на калем со различни пресеци. терминалите на калемот од 0,5 - 2,5 мм2 (AWG 20 - 14) со должина на стегање од 8 - 10 мм може да се обработуваат без прекини. Корисникот едноставно го избира пресекот од екранот на допир. Можат да се обработуваат терминали на ролната за повеќеслојни проводници со различни типови стандарди (mm2 или AWG).
Специјални карактеристики:
- Не е потребна замена на алатот
- Складирање на одредени терминали
- Спремно за макс. 23.000 терминали
- 5 различни дијаметри на пресек
- едноставно работење
- брзо време на циклусот
- Интерфејс за комуникација
Основни технички податоци
| опсег на кримпот: | 0,5 – 2,5 mm² (AWG 20 – 14) |
| Должина на кримпот: | 8 / 10 mm |
| должина на внесување: | 27 mm + CL |
| Време на циклусот приближно: | < 2,0 s |
| Дијаметар на намотување: | 3-20 mm |
| Напон: | 110-240V, 50/60 Hz 16VA |
| притисок на воздух: | 5,5 bar |
| Димензии(Шx Дx В): | 335 x 485 x 565 mm |
| Тежина: | ~ 22 kg |

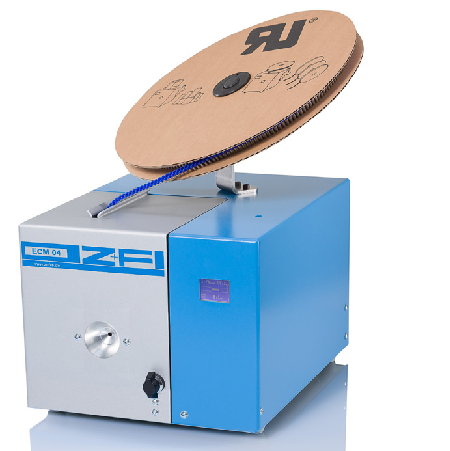

ECM04
Основни технички податоци
| опсег на кримпот: | 0,5 – 2,5 mm² (AWG 20 – 14) |
| Должина на кримпот: | 8 mm |
| должина на внесување: | 40 mm (1.57 in.) |
| Време на циклусот: | 1.8 s |
| Напон: | 100 – 240/50 – 60/100 V/Hz/VA |
| Димензии(Шx Дx В): | 288 x 345 x 230 mm (11.3 x 13.6 x 9.1 in.) |
| Тежина: | 16 kg (35.27 lbs) |

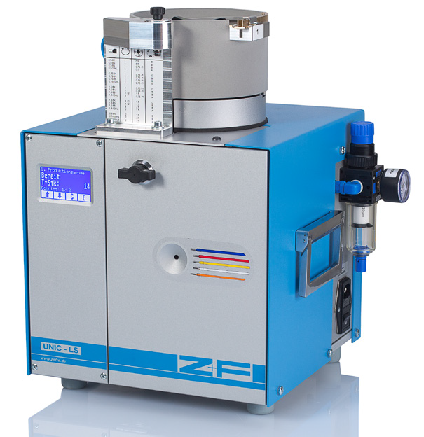

UNIC-L/LS/LZ
Основни технички податоци
| опсег на кримпот: | 0,5 – 2,5 mm² (AWG 20 – 14) |
| Должина на кримпот | 8 mm |
| должина на внесување: | 35 mm (1.378 in.) |
| Време на циклусот: | 1.5 s |
| Напон: | 100 – 240/50 – 60/100 V/Hz/VA |
| притисок на воздух: | 5,5 bar (79.77 psi) |
| Димензии(Шx Дx В): | 390 x 330 x 460 mm (15.4 x 13 x 18.1 in.) |
| Тежина: | 31 kg (68.34 lbs) |
